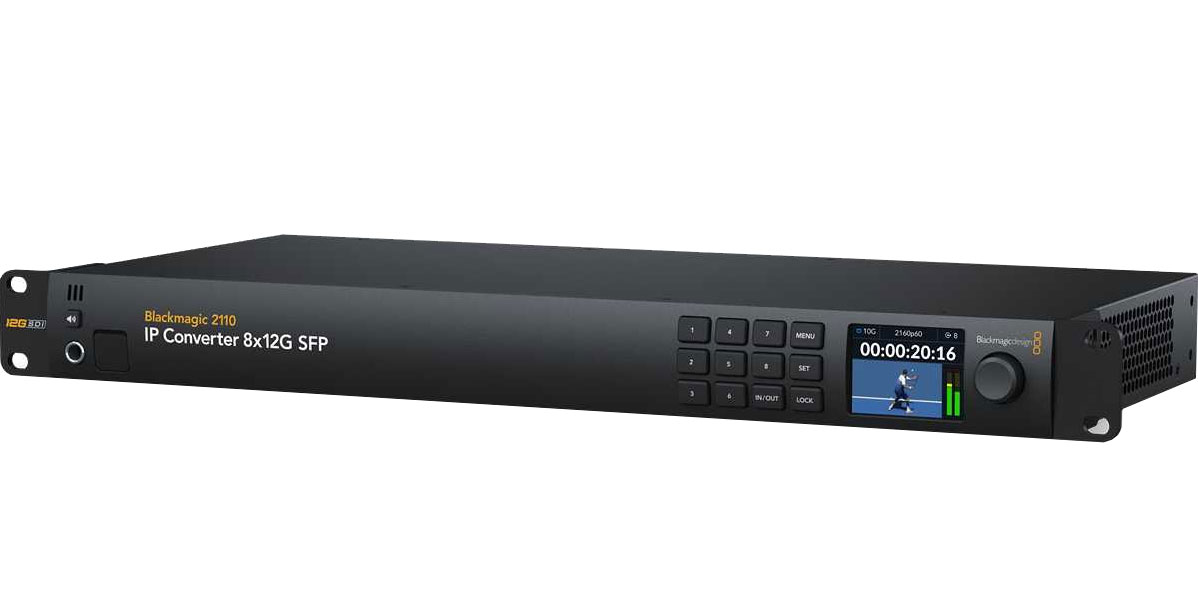

Blackmagic 2110 IP Converter 8x12G SFP

Blackmagic 2110 IP-Konverter 8x12G SFP

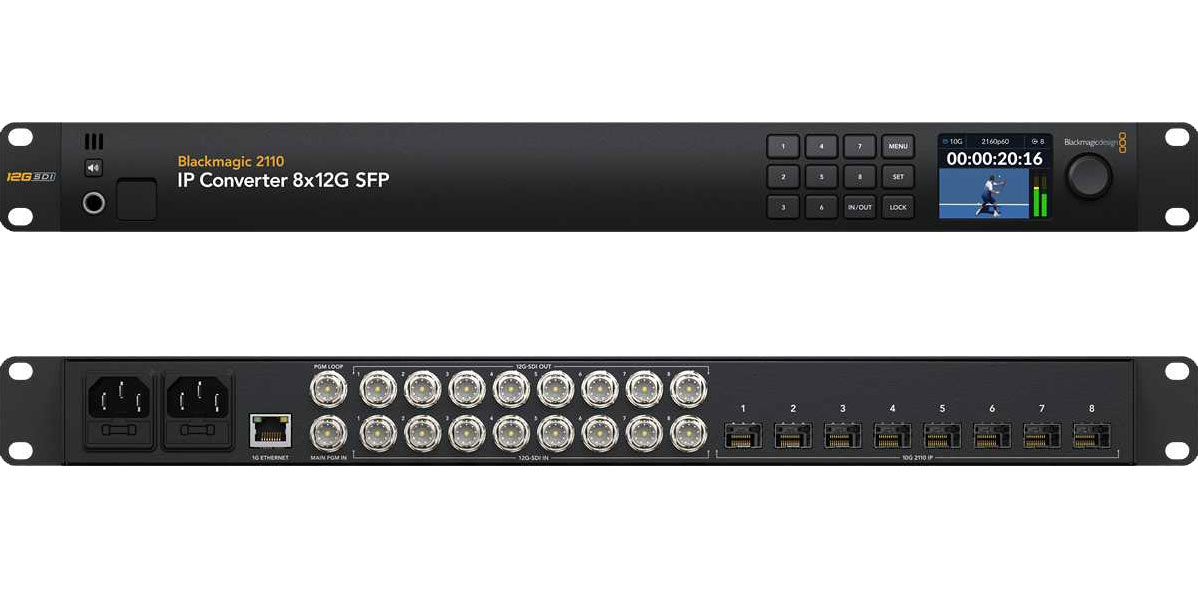

Der Blackmagic 2110 IP Converter 8x12G SF P ermöglicht das Hinzufügen von SMPTE-2110 UP Video zu 12G-SDI Broadcast-Equipment. Er verfügt über 8 unabhängige bidirektionale 12G-SDI-zu-SMPTE-2110-IP-Videokonverter mit SFP-Modulen, die mit Glasfaser-Ethernet-Modulen für große Entfernungen kompatibel sind. Das 1RU-Design umfasst ein Bedienfeld mit LCD und unterstützt HD- und Ultra HD-Standards bis zu 2160p60.

• SDI-Eingänge insgesamt: 9
• SDI-Video-Eingänge: 8
• SDI-Hauptprogramm-Eingänge: 1
• SDI-Ausgänge insgesamt: 9
• SDI-Video-Ausgänge: 8
• SDI-Hauptprogramm-Ausgänge: 1 Loop-Ausgang
• SDI-Raten: 270Mb, 1,5G, 3G, 6G, 12G
• SMPTE ST-2110 IP-Videoeingänge/-ausgänge: 8 x 10G-Ethernet
• Analoge Audioausgänge: 1 x 6,35 mm Kopfhörerbuchse
• SDI-Audio-Eingänge: 16-Kanal-Embedded-Audio am SDI-Eingang
• SDI-Audio-Ausgänge: 16-Kanal-Embedded-Audio am SDI-Loop-Ausgang
• SMPTE ST 2110 IP-Audio-Eingänge: 16-Kanal-Embedded-Audio auf ST-2110-IP-Video über 10G-Ethernet
• SMPTE ST 2110 IP-Audio-Ausgänge: 16 Kanäle eingebettetes Audio auf ST-2110 IP-Video über 10G Ethernet
• Analoge Audioausgänge: 1 x 6,35 mm Kopfhörerbuchse
• Multi-Rate-Unterstützung: Automatische Erkennung von SD, HD, Ultra HD und 4K
• Wiederverriegelung: Ja
• Ethernet: 8 x 10Gb/s SFP-Buchsen mit Unterstützung von bis zu 10G BASE-T für SMPTE 2110 IP-Videoein- und -ausgang. 1 x 1Gb/s RJ-45-Anschluss mit Unterstützung für 10/100/1000 BASE-T für Konfiguration und Firmware-Updates
• Computerschnittstelle: 1 x USB-C 3.0 für Konfiguration und Firmware-Updates
• SD-Videostandards: 525i59.94 NTSC, 625i50 PAL
• HD-Videostandards: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30
• Ultra HD-Video-Standards: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
• 4K-Video-Standards: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI und 4Kp60 DCI
• SDI-Videoraten: SDI-Videoverbindungen sind umschaltbar zwischen Standard Definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI
• SDI-Farbpräzision: 4:2:2
• SDI-Farbraum: YUV
• SDI Auto Switching: Erkennt automatisch SD, HD, 2K DCI, Ultra HD und 4K DCI. Level A und B werden am 3G-SDI-Eingang automatisch erkannt und können am 3G-SDI-Ausgang vom Benutzer ausgewählt werden.
• SMPTE 2110-20 (unkomprimiertes Video): IGMP v2
• SMPTE 2110-21 (Verkehrssteuerung): Sender: Narrow/Empfänger: Narrow, Wide Synchron, Asynchron
• SMPTE 2110-30 (PCM): Audio-Konformitätsstufe: Stufe C
• SMPTE 2110-40 (Ancillary Data): Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Beinhaltet RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
• Codec: Blackmagic IP10 Codec für die Konvertierung von 12G-SDI-Raten in 10G 2110 IP-Video
• Präzises Zeitprotokoll: IEEE 1588-2008 (PTP v2) / ST 2059-1 / ST 2059-2
• NMOS IS-04 Erkennung und Registrierung: v1.3.2 / Peer-to-Peer über mDNS/DNS-SD =NMOS IS-05 Verbindungsmanagement: v1.1.2
• NMOS BCP-002-01: Natürliche Gruppierung
• NMOS BCP-004-01: Fähigkeiten des Empfängers
• Audio: Audio-Monitor-Lautsprecher auf der Vorderseite mit Lautsprecherkontrolltaste und 6,35-mm-Kopfhörerbuchse
• Eingebautes Bedienfeld: 12-Tasten-Bedienfeld, 2,2-Zoll-Farbdisplay und Drehknopf für Setup- und Menüeinstellungen
• Betriebssysteme: Mac 13.0 Ventura, Mac 14.0 Sonoma oder höher, Windows 10 und 11
• Stromversorgung: 2 x intern 100 - 240V AC 50/60Hz mit IEC C14 Netzeingang
• Stromverbrauch: TBA
• Physikalische Installation: 1 Rack-Einheit
• Temperatur: 5° bis 40°
• Lagertemperatur: -20° bis 45° C
• Relative Luftfeuchtigkeit: 0% bis 90% nicht kondensierend
