Core SWX Helix retrofit V-mount plates for Teradek MAX TX
340,00 €*
Versandkostenfrei
Core SWX Helix Nachrüstplatten für V-Montage für Teradek MAX Sender (TX)
SKU: HLX-TK-V

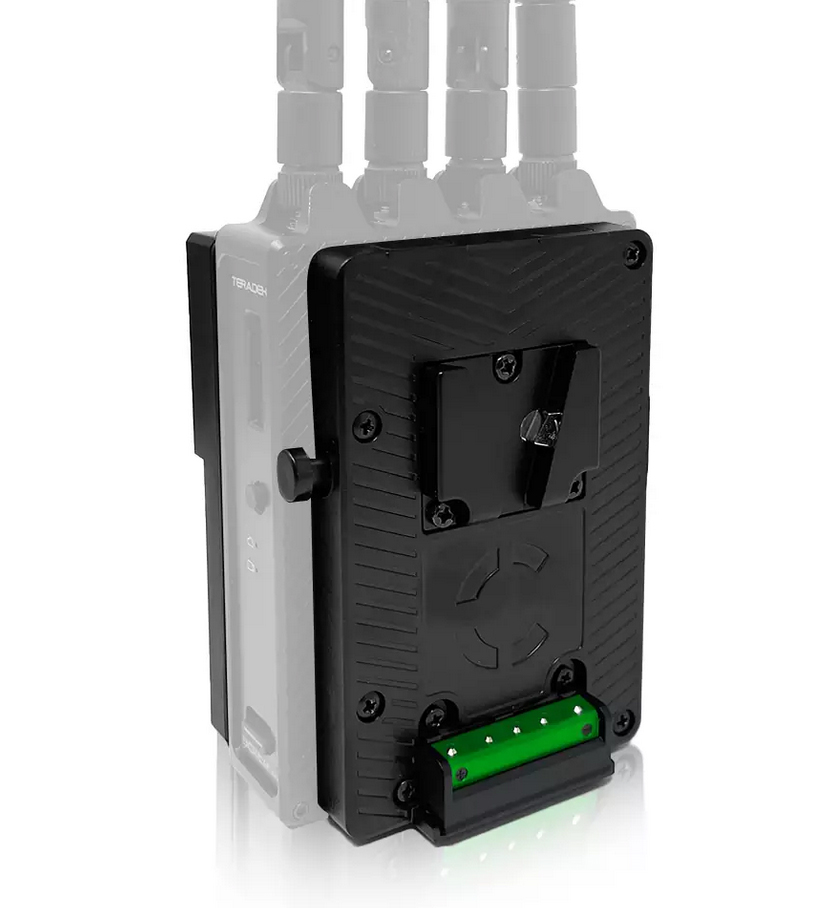

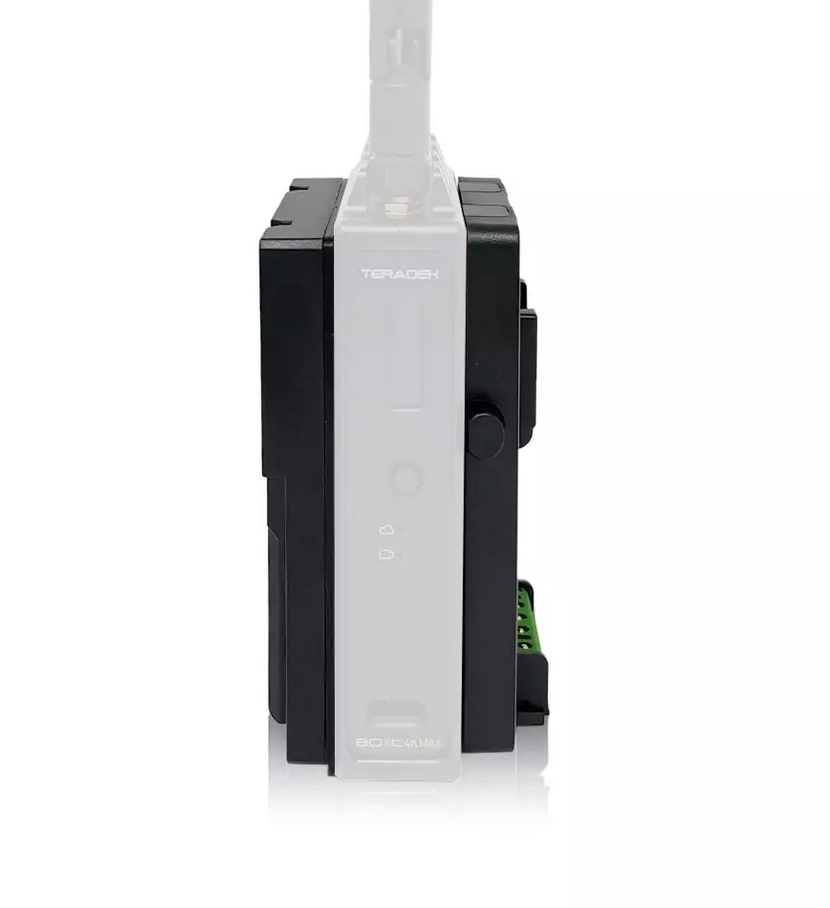

Die Helix-Nachrüstplatten von Core SWX für Teradek MAX-Sender ermöglichen die Montage des Teradek-Senders in Reihe mit der Helix V-Mount-Bordbatterie, wobei der Hochspannungsdurchsatz zur Kamera erhalten bleibt.
Die aktuellen Teradek MAX-Sender unterstützen nur 14-V-Batteriesysteme. Die Helix V-Mount-Nachrüstplatten bieten eine lötfreie Verbindungslösung, um die aktuellen V-Platten gegen Helix V-Batteriemontageplatten auszutauschen. Da die MAX TX's nur bis zu 28V akzeptieren können, gibt es eine Einschränkung für den Inline-Einsatz der Sender in Hochspannungskameras. Die Helix-Nachrüstplatten bieten einen sicheren Stromdurchgang zur Hochspannungskamera und stellen gleichzeitig eine 2-polige 12-V-DC-Verbindung zur sicheren Stromversorgung des Teradek MAX-Senders bereit.

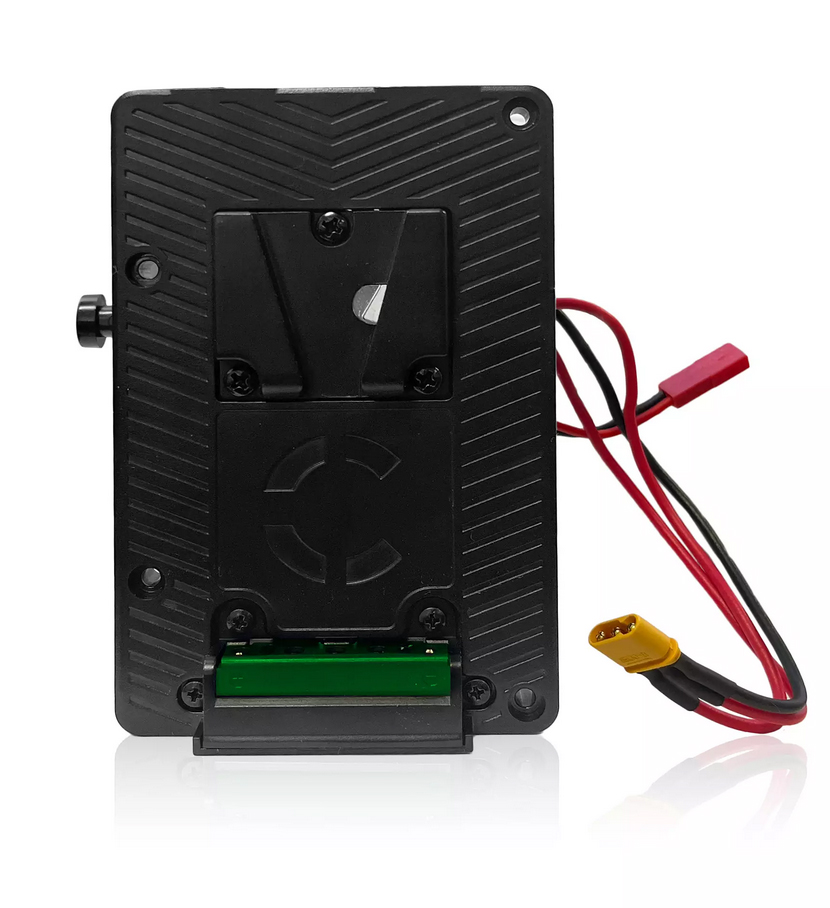

Um die Umrüstung abzuschließen, müssen Sie die beiden Platten am MAX-Sender abschrauben und den Stromdurchlass (gelber 2-poliger Anschluss) und den Stromanschluss des Senders (roter 2-poliger Anschluss) abtrennen. Verbinden Sie dann den Helix-Stromdurchgangsstecker mit dem Sender und schließen Sie den Senderstromanschluss von der Helix-Batteriehalterung wieder an den Sender an. Der gesamte Vorgang dauert weniger als 10 Minuten.
HLX-TK-V Technische Daten
Eingang: DC 11-34v
Ausgang für Kamera: DC 11-34v (abhängig von der an der Montageplatte angeschlossenen Batterie)
Ausgang zum Sender: 12v
Abmessungen: 8,26 cm x 13,97cm x 1,27 cm
Gewicht: 0,18 kg
Kompatibilität: Unterstützt Standard 14v V-mt für Hochspannung, unterstützt nur Helix V-mt
