MID49 Power Distribution Box DB-4 (Canon C80, V-Mount) Camera Mounted

MID49 Stromverteilerdose DB-4 (Canon C80, V-Mount)

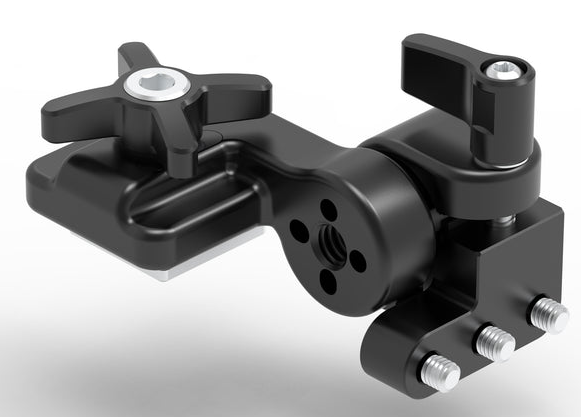

Die Power Distribution Box DB-4 (Canon C80, V-Mount) wird mit Hilfe von Verriegelungsstiften und Druck direkt an der Schuhhalterung der C80 befestigt und bietet eine intelligente Stromverteilung mit D-Taps, 5V USB-C PD, 3pin Fischers und 2pin LEMO kompatiblen Anschlüssen. Das abnehmbare REMOTE LANC-Kabel ermöglicht die Fernstart-/Stoppfunktion mit 3pin Fischer-Geräten.

Auch in einer aufklappbaren 15-mm-LW-Stangenhalterung erhältlich, um sie weiter von der Kamera entfernt anzubringen.

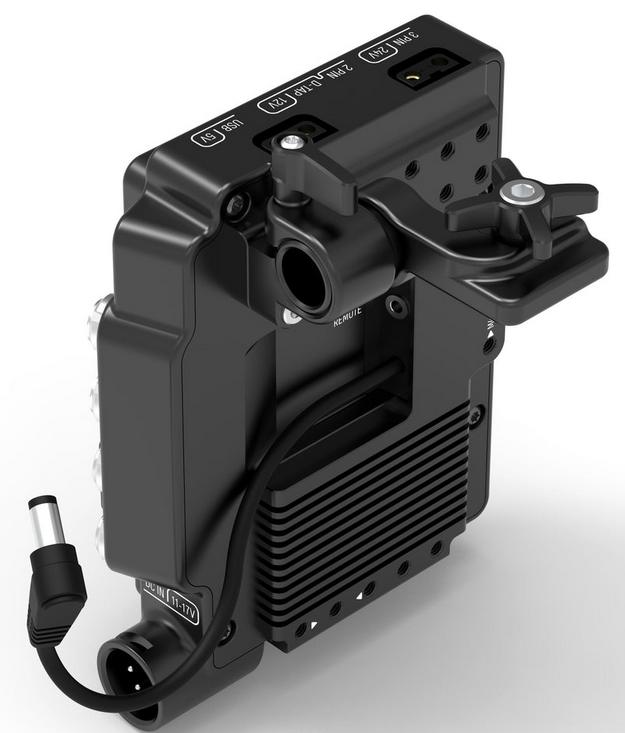

Hot-Swap zwischen integriertem Akku und 4-poligem XLR-Gleichstromeingang, ohne dass die Stromversorgung von Kamera oder Zubehör unterbrochen wird. Wenn beide Stromquellen angeschlossen sind, hat der Gleichstromeingang bis zu einer Spannung von 12,5 V Vorrang, dann schaltet der DB-4 auf den eingebauten Akku um. Dank der Schuhhalterung kann der Akku BP-A30N von Canon in die Kamera eingesetzt werden, um als Notstromversorgung zu dienen. Um den internen Akku zu wechseln, klappen Sie das DB-4 nach oben und lassen Sie den Akku los. Beachten Sie, dass das DB-4 die Kamera mit 19,5 V versorgt, so dass die Kamera standardmäßig auf den Gleichstromeingang umgeschaltet wird.

Der DB-4 kann auch von der Schuhhalterung getrennt werden, so dass eine 15-mm-Stabklemme mit einer internen Reibungshülse zum Vorschein kommt. Mit dem SMART FUSE-Design wird der Stromverbrauch der Kamera überwacht und das verbleibende Strombudget wird dem Zubehör zugewiesen. Beispielsweise verbraucht die C80 bei 14 V etwa 1,0 A. Bei Verwendung eines 10-A-Akkus werden die verbleibenden 9,0 A für Zubehör verwendet. Wenn eine Zubehörkonfiguration den Grenzwert von 9,0 A überschreitet, wird die Stromversorgung des Zubehörs unterbrochen, während die Kamera weiterhin mit Strom versorgt wird.

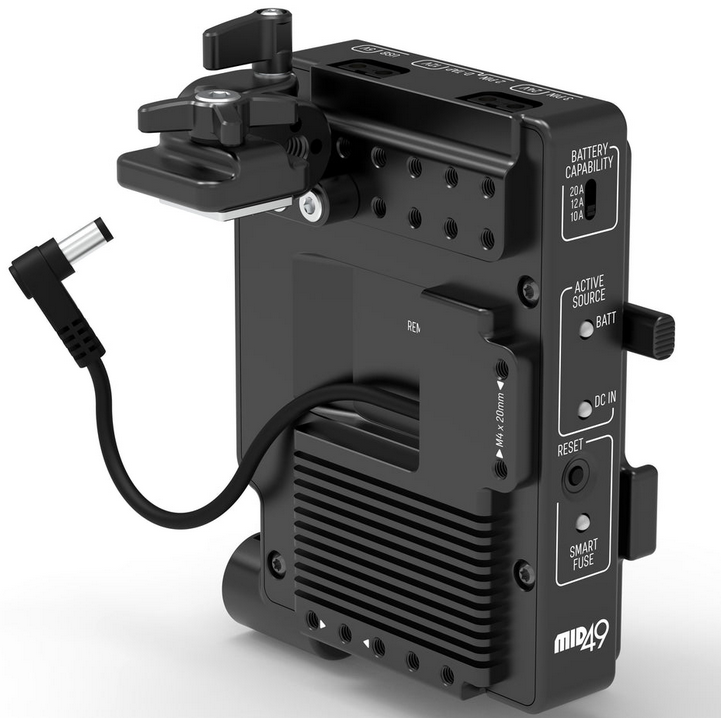

Die "SMART FUSE"-LED leuchtet auf und zeigt den Fehler an. Sobald die Konfiguration auf weniger als 9,0 A eingestellt ist, kann die RESET-Taste gedrückt werden, und die Stromversorgung der Zubehörausgänge wird wieder aktiviert. Im Falle eines vollständigen Kurzschlusses schaltet sich das System sofort ab und kann erst wieder eingeschaltet werden, wenn der Kurzschluss beseitigt ist.

Der DB-4 ist auch mit der Canon C70 kompatibel, allerdings befindet sich der Kameraschuh an einer anderen Stelle, so dass die Version mit Stangenmontage empfohlen wird. Vom Benutzer austauschbare Goldmontageplatten sind ebenfalls erhältlich.

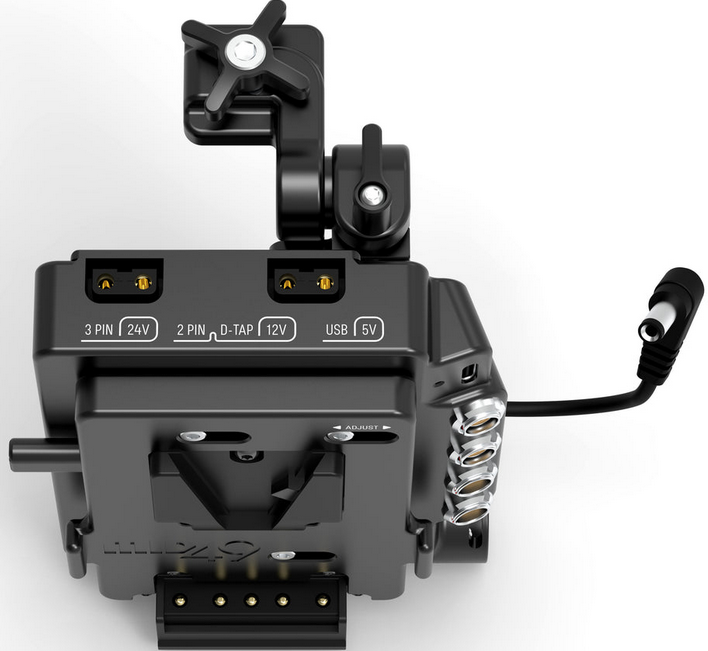

ANSCHLÜSSE

• BATT V-Mount Platte
• DC IN 4pin XLR (11-17V)

AUSGÄNGE

• 2x D-Tap (Batteriespannung)
• 2x 3polig (24V bei 2,5A mit Lauf/Stop)
• 2x 2pin (Batteriespannung)
• 1x USB-C PD (5V bei 3A mit Gewindesperre)
