Wooden Camera D-Box (URSA Mini, URSA Mini Pro, Gold Mount)

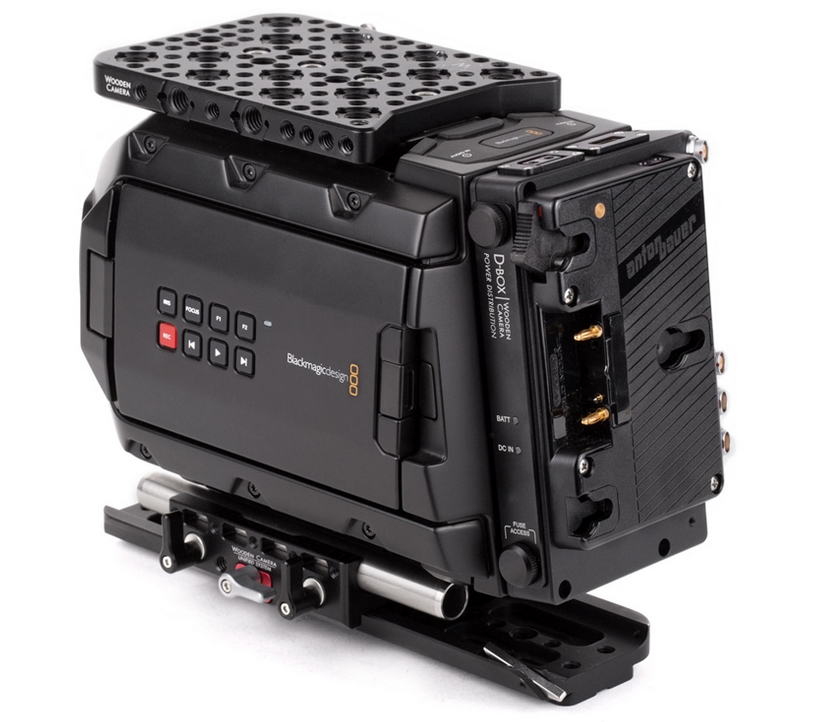

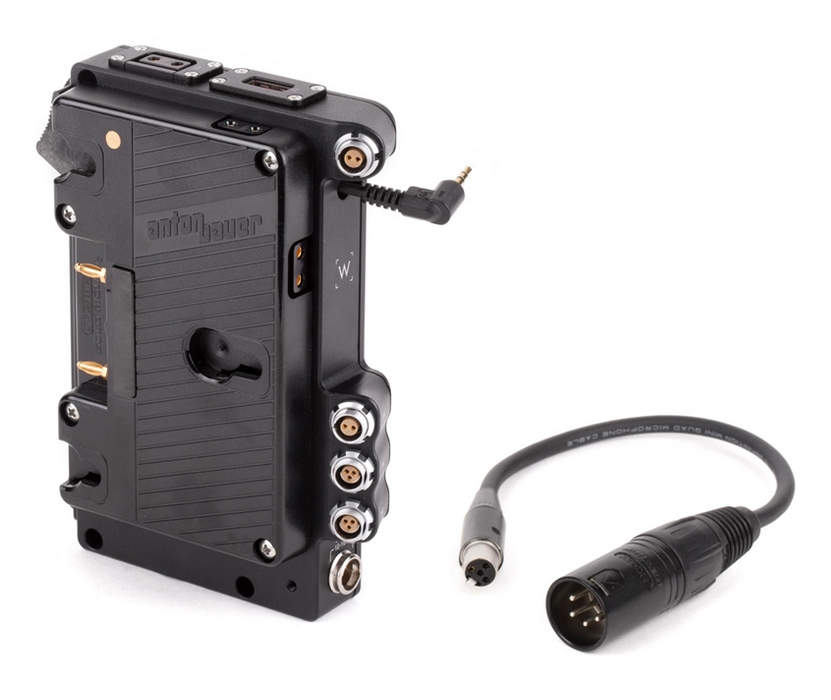

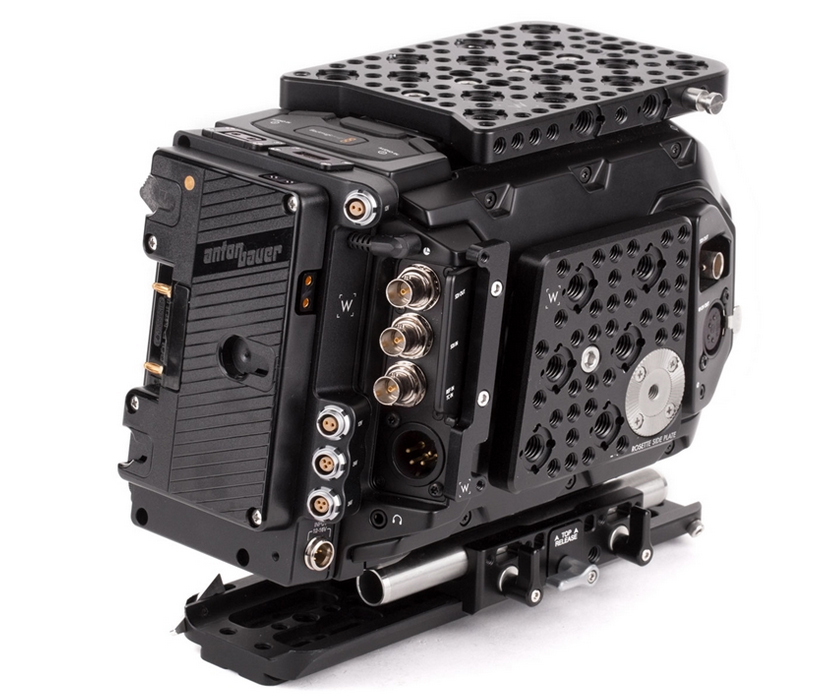

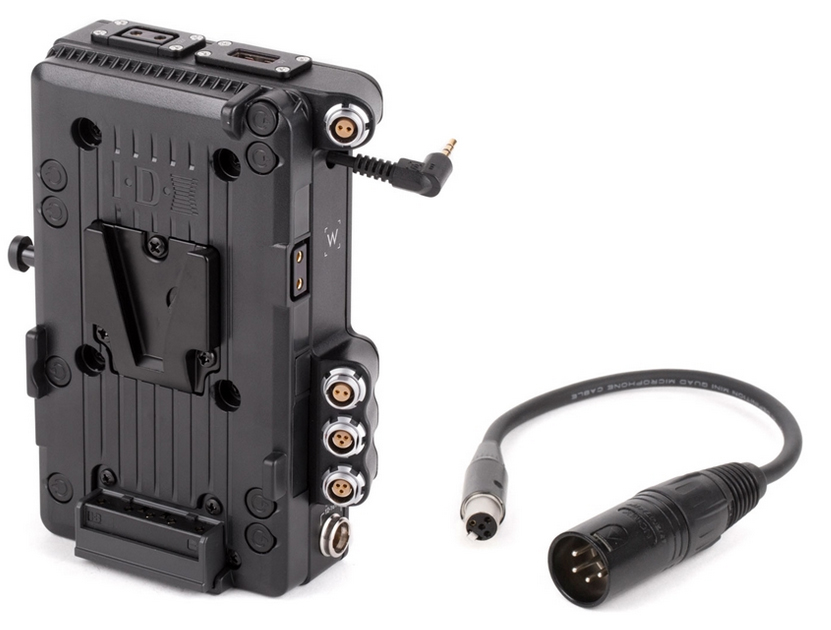

Wooden Camera D-Box (URSA Mini, URSA Mini Pro, V-Mount) SKU: 239500 Die Wooden Camera D-Box (URSA Mini, V-Mount) ist eine kundenspezifische Version unserer beliebten D-Box, die die Blackmagic URSA Mini Pro, EF, PL, B4, etc. um eine Stromverteilung, standardisierten Fernstart/-stopp und Hot-Swap-Fähigkeiten erweitert. Die D-Box (URSA Mini, V-Mount) wird über einen speziellen Molex-Stecker direkt an der Rückseite des Kameragehäuses angebracht, wodurch eine externe Verkabelung entfällt. Sie ist auch mit dem LANC-Anschluss auf der Rückseite verbunden, über den die D-Box den Start/Stopp der Kamera steuert. Die Anschlüsse der D-Box sind so geformt, dass sie mit denen der URSA Mini übereinstimmen, so dass alle Kabel kollisionsfrei verlegt werden können. Das Modul kommuniziert mit der Kamera und ermöglicht die Verwendung jedes ARRI-Standard-Start/Stopp-Triggers mit dem 3-poligen Fischer-Anschluss. Der Gleichstromeingang der D-Box ist ein 4-poliger Mini-XLR-Anschluss, und das Kit enthält auch ein Pigtail-Kabel, das auf einen 4-poligen XLR-Anschluss in voller Größe (wie bei der Kamera) umgewandelt werden kann, so dass ein AC-Netzteil oder eine externe Netzplatte angeschlossen werden kann, um Zubehör und Kamera während eines Batteriewechsels mit Strom zu versorgen. Wenn sowohl der Akku als auch der Gleichstromeingang verwendet werden, schaltet die D-Box auf den Gleichstromeingang um, so dass der Akku voll aufgeladen bleibt. Die authentische IDX V-Mount-Platte verfügt über 2x D-Tap (ungeregelt) auf der Stromplatte selbst, aber es sollte beachtet werden, dass ein D-Tap durch die BNC-Anschlüsse auf der rechten Seite verdeckt werden kann, wenn er verwendet wird. Die Kamera erhält eine ungesicherte Verbindung zur Stromquelle und die D-Box-Anschlüsse teilen sich eine 7,5-A-Sicherung. Bei der Verwendung von D-Box-Akkumodulen ist es wichtig zu wissen, wie viel Strom die Akkus liefern können. Die meisten hochwertigen Kinobatterien können bis zu 10 A liefern, während die URSA Mini-Kamera in der Regel 3-4 A in der Standardkonfiguration verbraucht. Obwohl der restliche Strom von den D-Taps, LEMOs, Fischern usw. zur Verfügung steht, ist es am besten, die Stromaufnahme auf 5 A oder weniger zu begrenzen, um beste Ergebnisse zu erzielen. Wenn mehr Strom verbraucht wird, als die Batterie liefern kann, schaltet sich die Batterie selbst ab und die Kamera und das Zubehör werden nicht mehr mit Strom versorgt. D-Box-Anschlüsse 1. D-Tap - 12V ungeregelt 2. USB - 5V Geregelt 3. 2-poliger LEMO - 12V ungeregelt - ARRI-Standardverkabelung 4. 2-poliger LEMO - 12V ungeregelt - ARRI-Standardverkabelung 5. 3-polig Fischer - 24V Geregelt - Eingebauter Regler zur Umwandlung der Batteriespannung in 24 V - Maximal 2A Dauerleistung (3A Stromstoß) zwischen den beiden 3-poligen Fischern - ARRI-Standard Start/Stopp-Funktionen 6. 3-poliger Fischer - 24V Geregelt - Eingebauter Regler zur Umwandlung der Batteriespannung in 24 V- Maximal 2A Dauerstrom (3A Spitzenstrom), verteilt auf die beiden 3-poligen Fischer - ARRI-Standard-Start/Stopp-Funktionen 7. DC-Eingang - 12-16V - Der DC-Eingang an der D-Box ist ein Mini 4pin XLR, aber ein Pigtail-Kabel ist im Lieferumfang enthalten, um 4pin XLR in voller Größe - Der DC-Eingang hat Vorrang, um die Batterieladung zu erhalten, wenn beide Quellen angeschlossen sind. Kamera-Kompatibilität Blackmagic URSA Mini 4KBlackmagic URSA Mini 4.6KBlackmagic URSA Mini Pro
